6.2 - Dimensionamento de partida estrela triângulo

A partida estrela triângulo é um tipo de partida indireta que tem como objetivo a redução da corrente de partida a fim de reduzir custos como por exemplo o consumo excessivo potência elétrica da rede de alimentação no início de funcionamento deste motor.

Para saber um pouco mais sobre a partida estrela triângulo acesse “Este Link“.


Após entender o funcionamento da partida estrela triângulo, vamos aprender agora como dimensionar este tipo de partida.

Diferente da partida direta, a partida estrela triângulo será dimensionada tomando como referência as características individuais de cada componente do circuito separadamente, uma vez que a corrente que circula em cada componente do circuito é diferente uma da outra.









Dimensionamento dos Contatores K1 e K2

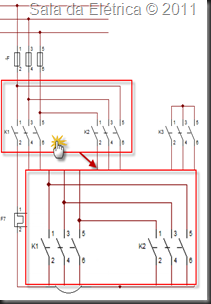

imageO primeiro passo é realizar o dimensionamento dos contatores K1 e K2 que serão idênticos, pois a corrente por eles conduzida será de mesma itensidade, lembrando que estes dois trabalharão juntos no segundo estágio do sistema de partida, quando o sistema assumir o fechamento triângulo.


Para começarmos o dimensionamento destes contatores iremos determinar a corrente do fechamento em triângulo (corrente que circula na bobina do motor no fechamento em triângulo).



Determinando a corrente de do fechamento em triângulo:

IL = In
I▲ = IL x 0.58



onde: 0.58  = inverso da raiz quadrada de 3 (o mesmo que dividir IL por raiz de 3)
          IL ….= Corrente de Linha
          In ….= Corrente Nominal
          I▲….= Corrente do fechamento em triângulo (corrente em K1 e K2)



Então:


A corrente suportada pelos contatores K1 e K2 deverá ser superior ou igual a corrente do fechamento triângulo.

K1 = K2 = Ie ≥ (0,58 x In) x 1,15

onde: Ie ……….. = Corrente suportada pelos contatores K1 e K2
          (0,58 x In) = Corrente quando a partida assumir o fechamento triângulo
          1,15 ……. = Representa um fator de proteção de 15%


Dimensionamento do Relé de Sobrecarga (Relé Térmico)

Observe que a corrente que circula no Relé térmico Não será a corrente nominal do circuito, analizando o diagrama é possível notar que esta corrente é a corrente de fase do circuito quando fechado em triângulo, portanto ao dimensionar este dispositivo devemos considerar esta corrente parcial, senão teremos um relé térmico super dimensionado e sem função alguma no circuito.

Sabendo disto podemos deduzir que a corrente deste dispositivo será determinada da seguinte maneira:

IF7 = 0,58 x In





Dimensionamento do Contator K3

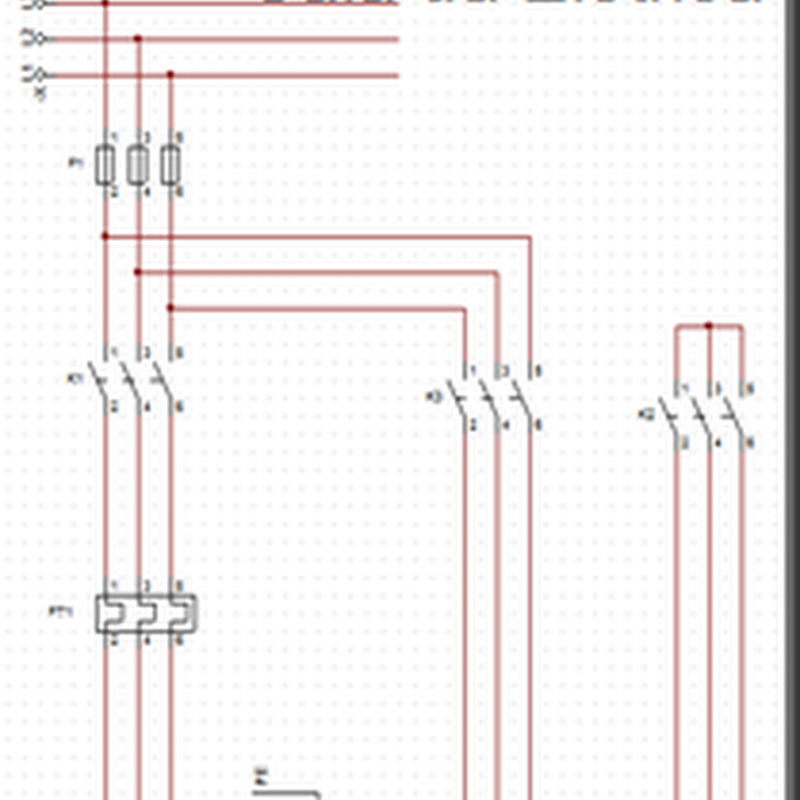

imageO contator K3, como sabemos, somente será utilizado pelo sistema no momento da partida domotor, ou seja, no momento em que o circuito assumir o fechamento estrela, sendo assim, a corrente que circulará neste trecho do circuito será de 33% a corrente nominal (vide este post).


Este valor representa um terço da corrente nominal do motor no momento da partida, esta é uma das principais características desta partida

Então o cálculo desta corrente fica assim:

K3 = Ie ≥ (0,33 x In) x 1,15



onde: Ie ……….. = Corrente suportada pelo contator K3
          (0,33 x In) = Corrente quando a partida assumir o fechamento estrela
          1,15 ……. = Representa um fator de proteção de 15%



Dimensionamento dos Fusíveis de Proteção







Os fusíveis no sistema de partida dos motores têm a função de proteger o circuito como um todo, isto inclui os cabos, contatores e é claro, o relé térmico.

Neste caso, o dimensionamento passa por um análise de três condições, sendo que é necessário que se atenda o pior caso.








Veja as três situações abaixo:

1ª Situação - IF ≥ 1,2 x In (Correte do fusível deve ser maior ou igual a 20% a corrente nominal)



2ª Situação – IF ≤ IFmax de K1 e K2 (Correte do fusível deve ser menor ou igual a corrente máxima suportada pelos contatos dos contatores K1 e K2 em situação de curto circuito)



3ª Situação – IF ≤ IFmax de F7 (Correte do fusível deve ser menor ou igual a corrente máxima suportada pelo Relé térmico em situação de curto circuito)



Nota: Não é necessário verificar esta condição para o contator K3
