Fechamento de Motor Trifásico
in Comandos Eletricos, Dicas on 2.17.2010
Fechamento em Triângulo
Na maioria dos casos os motores possuem 6 pontas de cabos em sua caixa de ligação (conforme visto no vídeo acima). O fechamento em triângulo proporciona o fechamento na menor tensão suportada, por exemplo: um motor que suporte 380V e 220V o fechamento em triângulo será para o 220V.
Será possível entender na ilustração abaixo com realizar o fechamento em triângulo e quais pontas do motor deverá ser interligadas com a rede de alimentação.
Fechamento em Estrela
Bom, como vimos a maioria dos motores apresentam 6 pontas e para podermos ligá-lo ao maior nível de tensão disponível devemos fecha-lo em estrela.
Este fechamento é basicamente simples e (considero eu) mais fácil que o triângulo. Veja a seguir a ilustração deste fechamento.
Visitem a Página de Comandos Elétrico e veja muito mais. (Click Aqui)
Posts Mais Visitados
-
Olá Galera, Para quem gosta de elétrica e esta antenado em Comandos Elétrcos eu estou postando um arquivo que será de grande proveito. Fá... -
Como o próprio nome ja diz, esta SISTEMA DE PARTIDA realizará uma partida do motor trifásico em estrela e após alguns segundos passa logo o ...
-
Fechamento em Triângulo Na maioria dos casos os motores possuem 6 pontas de cabos em sua caixa de ligação (conforme visto no vídeo acima).... -

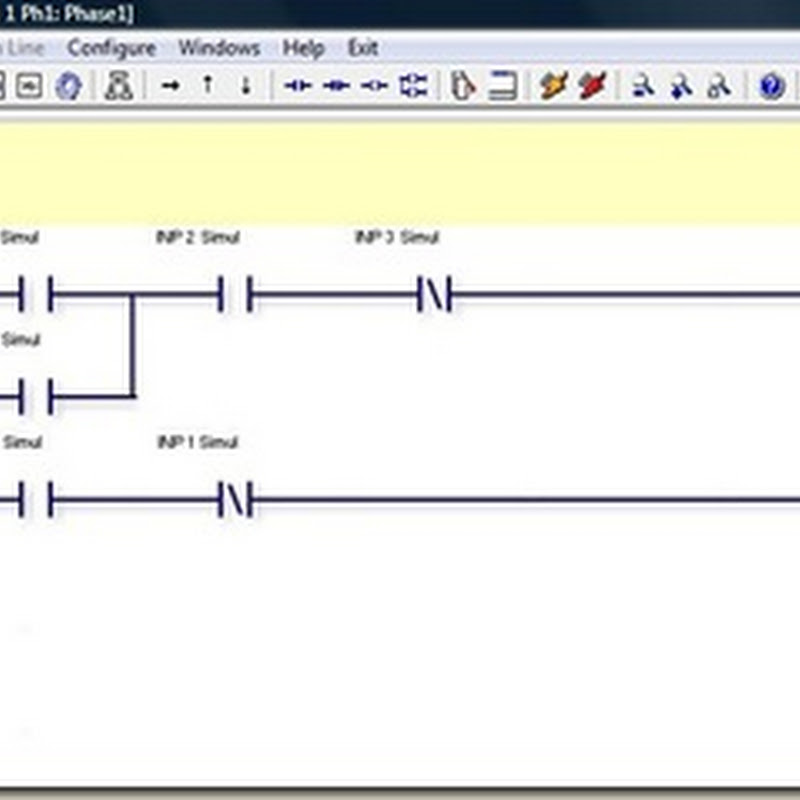

Nesse post estou postando um simulador de CLP que possibilitará estudantes a criar programas e simular estes de forma a treinar colocando em...
