Como Usar o CADe Simu

Olá pessoal, neste post tentarei explicar como é realizado a construções de diagramas elétricos no CADe Simu.

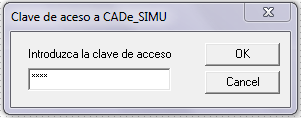

Antes de qualquer coisa, é necessário que vocês tenham um conhecimento mínimo de Comandos Elétricos. Primeiramente temos que executar o CADe_Simu.exe e em seguida colocar a senha (Digite: 4962) na caixa “Clave de acesso a CADe_SIMU”, vejam:
Tendo feito isso a tela do software irá abrir desta forma:


Está tudo pronto para começar.
Vamos então inserir a rede trifásica para podermos alimentar nossas cargas (Motor). Clique sobre o ícone:

Abrirá abaixo uma nova caixa de opções:


Vamos selecionar a rede trifásica. Depois é só clicar sobre a área onde é desenhado o diagrama e arrastar o mouse.

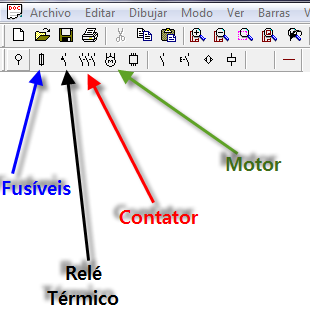

Pronto, criamos a rede trifásica, você pode criar com este ícone de três linhas ou uma a uma (você é quem escolhe). Vamos adicionar os fusíveis, o contator, o relé térmico e o motor.


OBS: Clicando duas vezes sobre o contato é possível alterar as TAG`s (nomenclaturas) destes, faça isto para melhor organizar seu diagrama.

Utilize as linhas para interligar os componentes e não se esqueça de colocar os nós em todos os cruzamentos das linhas.

Com todos os componentes identificados vamos incluir a alimentação na linha.


Vamos montar o diagrama de comando, encontre os contatos necessários para satisfazer sua necessidade. No meu exemplo estarei utilizando a partida direta de motor trifásico.

Execute os mesmos procedimentos do diagrama de potência, colocando os contatos e nomeando-os.

OBS: Não se esqueça da alimentação do diagrama de comando e também coloque os “nós” em cada intersecção de fases.

Vamos à simulação:

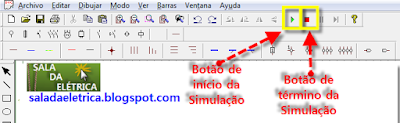

• Com o diagrama pronto click no botão de PLAY,
• Acione os disjuntores,
• Acione os botões para começar a simulação.

Veja se o comando corresponde ao que se espera.

É isso ai galera, espero poder ter ajudado. Qualquer dúvida entre em contato
